Mesure 3D de grands sous-ensembles : comment ça marche
La mesure 3D de grands sous-ensembles consiste à numériser une pièce ou un assemblage volumineux pour en recréer un modèle numérique fidèle, utile quand il n'existe aucun plan. Protofab combine scan 3D et modélisation 3D depuis Sherbrooke pour reproduire ou redessiner ces sous-ensembles avant impression.
Qu'est-ce qu'un grand sous-ensemble, concrètement
Un sous-ensemble, c'est un groupe de pièces assemblées qui forme une fonction : un bâti de machine, un carter, un support soudé, une structure complète. Quand il est volumineux, la mesure manuelle (ruban, pied à coulisse) devient lente et imprécise sur les courbes, les angles complexes ou les surfaces usées. Le scan 3D capture la géométrie réelle d'un coup, même sur une pièce déformée par l'usage.
C'est souvent le point de départ d'un dossier sans plan : la pièce existe encore physiquement, mais aucun fichier CAD ne la décrit. Protofab reçoit régulièrement ce type de demande venant d'ateliers d'usinage ou de services de maintenance qui doivent remettre une machine en service rapidement.
Comment se déroule la numérisation
La numérisation d'un grand sous-ensemble suit quelques étapes simples :
- Prise de contact avec une photo et une description de la pièce, pour une première évaluation.

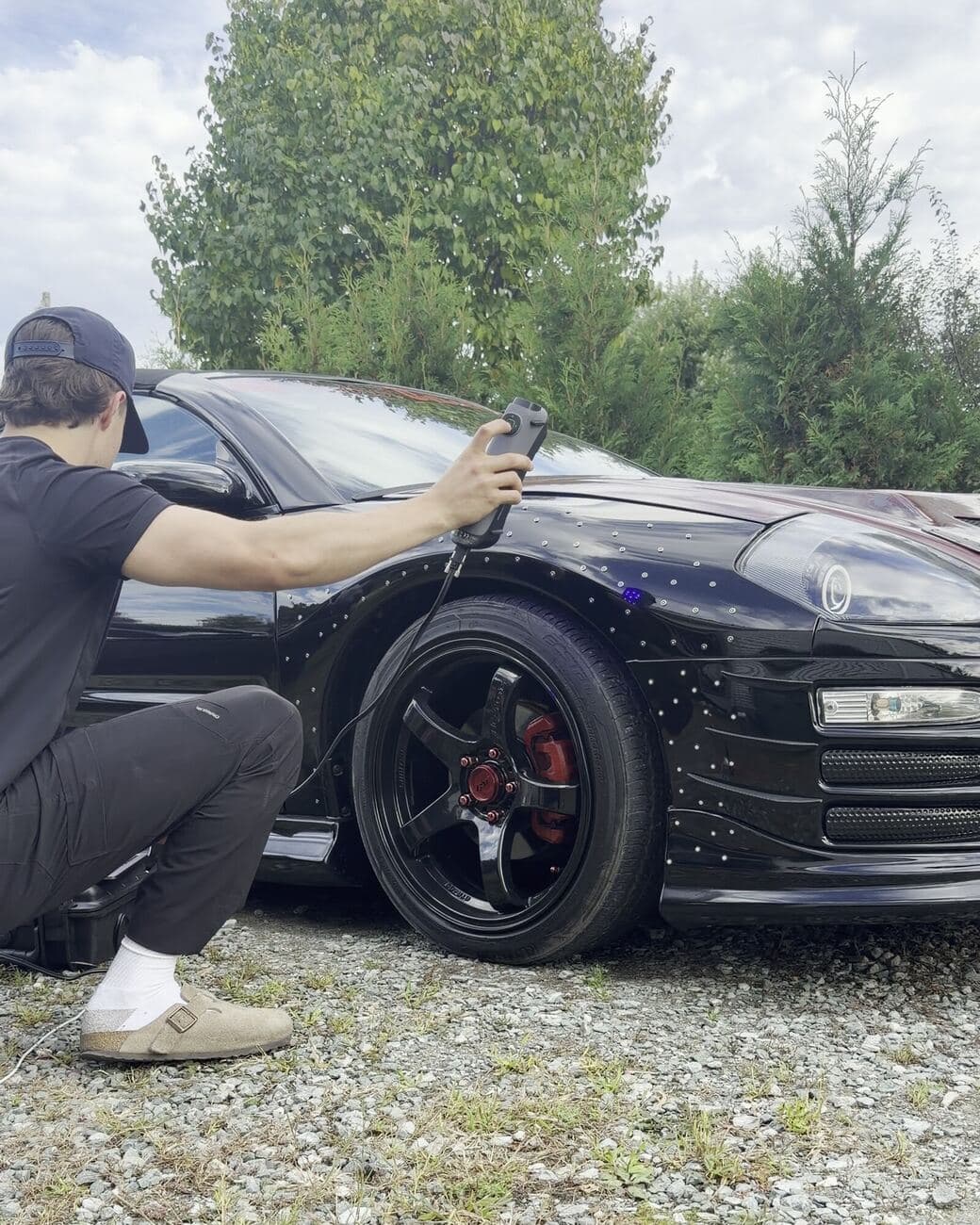

- Capture de la géométrie par scan 3D, section par section si l'ensemble est complexe.
- Assemblage des données captées en un nuage de points unique et cohérent.
- Vérification visuelle des zones critiques (filetages, alignements, surfaces de contact) avant de passer à la modélisation.
Cette étape de vérification est essentielle. Un sous-ensemble usé peut avoir des cotes légèrement différentes de l'original : il faut décider, avec le client, ce qui doit être reproduit tel quel et ce qui doit être corrigé.
De la numérisation au modèle 3D exploitable
Le nuage de points issu du scan n'est pas directement imprimable. C'est là qu'intervient la modélisation 3D : le nuage est transformé en surfaces et en volumes propres, avec des cotes exploitables pour la fabrication. Ce modèle devient le fichier de référence du sous-ensemble, utilisable pour l'impression, pour l'usinage ou simplement comme archive technique.
Pour une pièce cassée sans fichier d'origine, Protofab modélise d'abord la géométrie manquante à partir des fragments et des zones intactes, puis produit la pièce par impression. C'est la logique de reproduction : la pièce introuvable retrouve une existence numérique avant de redevenir physique.
Deux situations fréquentes
La pièce introuvable
Un équipement vieillissant tombe en panne, le fabricant n'existe plus ou ne répond pas, aucun plan n'est disponible. La mesure 3D du sous-ensemble permet de reconstruire la pièce manquante sans attendre un fournisseur externe. Le modèle obtenu sert aussi pour les prochaines pannes du même type.
La petite série récurrente
Certaines pièces reviennent régulièrement dans un cycle de maintenance ou de production. Une fois le sous-ensemble mesuré et modélisé, Protofab peut produire d'une unité jusqu'à de plus grandes quantités, le coût unitaire diminuant avec le volume commandé. Le modèle 3D devient un actif réutilisable, pas une dépense à refaire à chaque commande.
Formats de fichiers et matériaux
Si un fichier existe déjà, Protofab accepte les formats STL, STEP, 3MF et OBJ, ce qui couvre la plupart des logiciels de conception. Une fois le modèle finalisé après scan, la pièce peut être produite en impression FDM, à base de filament thermoplastique, adaptée aux pièces mécaniques et aux gabarits, ou en résine SLA, pour les détails fins et les surfaces lisses. Le choix du matériau (PLA, PETG, ABS, ASA, PC, nylon, versions renforcées de fibre, ou résines diverses) dépend des contraintes mécaniques et de l'usage final du sous-ensemble reconstruit.
Ce qui fait varier le coût d'un projet de mesure 3D
Il n'y a pas de tarif fixe pour un projet de mesure et de modélisation de grand sous-ensemble. Plusieurs facteurs entrent en jeu :
- La complexité de la géométrie et le nombre de sections à numériser.
- L'état de la surface (usure, déformation, corrosion) qui demande plus de travail de nettoyage numérique.
- Le niveau de précision requis pour l'usage final de la pièce.
- Le matériau et le procédé d'impression choisis pour la reproduction.
- La quantité commandée, puisque le coût unitaire baisse avec le volume.
La meilleure façon de connaître l'ampleur d'un projet reste de soumettre une demande avec des photos et une description. Protofab répond en moins de 24 heures avec une première évaluation.
Pour voir d'autres façons dont l'atelier accompagne les projets sans plan ni fichier d'origine, le blogue détaille d'autres cas concrets traités par l'équipe.
